B9F – балочный двухопорный тензометрический датчик на изгиб. Балочный двухопорный тип датчиков применяется для изготовления/модернизации автомобильных и вагонных весов, систем взвешивания на транспортных средствах, систем взвешивания цистерн, для измерения осевой нагрузки автотранспорта, также могут применяться в различном электронно-весовом оборудовании.
Класс защиты
Гарантия
Нержавеющая сталь
автомобильные и вагонные весы, системы взвешивания на транспортных средствах и взвешивание цистерн

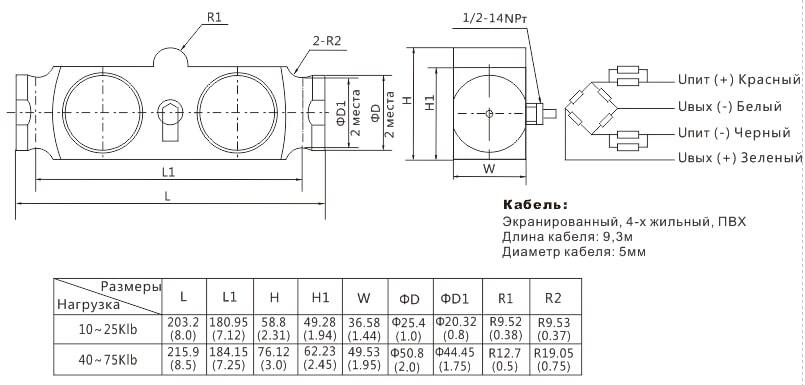

B9F – балочный двухопорный тензометрический датчик на изгиб.
Балочный двухопорный тип датчиков применяется для изготовления/модернизации автомобильных и вагонных весов, систем взвешивания на транспортных средствах, систем взвешивания цистерн, для измерения осевой нагрузки автотранспорта, также могут применяться в различном электронно-весовом оборудовании. Благодаря низкому профилю и высоким метрологическим характеристикам этот тип датчиков находит широкое применение во многих промышленных системах весоизмерения, может применяться вместо стержневых(колонных) датчиков. Корпус B9F выполнен из нержавеющей стали, класс защиты тензодатчика IP67. Надежная конструкция B9F обеспечивает высокую устойчивость к боковым нагрузкам и вертикальным перегрузкам.
Является аналогом датчиков других производителей:
Revere — 9323
Celtron — DLB SS
Sensortronics — 65040S
Coti — BE40-SSV
Rice Lake — RL75040A
| Параметр | Единица | C2 | C3 | A5S | A5M |
|---|---|---|---|---|---|
| Максимальная нагрузка | фунты (Klb) | 10/15/20/25/30/40/50/60/75 | |||
| Класс точности | C2 | C3 | A5S | A5M | |
| Максимальное количество поверочных интервалов | nmax | 2000 | 3000 | 5000 | 5000 |
| Минимальный поверочный интервал | vmin | Emax/5000 | Emax/10000 | Emax/15000 | Emax/15000 |
| Общая ошибка | (%НПВ) | ±0,030 | ±0,020 | ±0,018 | ±0,026 |
| Ползучесть | (%НПВ/30min) | ±0,024 | ±0,016 | ±0,012 | ±0,017 |
| Температурное отклонение чувствительности | (%НПВ/10°C) | ±0,017 | ±0,011 | ±0,009 | ±0,013 |
| Температурное отклонение нуля | (%НПВ/10°C) | ±0,023 | ±0,015 | ±0,010 | ±0,014 |
| Выходная чувствительность | (мВ/В) | 3.0±0.003 | |||
| Входное сопротивление | (Ом) | 700±7 | |||
| Выходное сопротивление | (Ом) | 703±4 | |||
| Сопротивление изоляции | (МОм) | ≥5000(50VDC) | |||
| Баланс нуля | (%НПВ) | 1,0 | |||
| Диапазон термо-компенсации | (°C) | -10…+40 | |||
| Рабочий диапазон температур | (°C) | -35…+70 | |||
| Диапазон напряжения питания | (В) | 5-12(DC) | |||
| Максимально допустимое напряжение питания | (В) | 18(DC) | |||
| Предельная нагрузка | (%НПВ) | 150 | |||
| Разрушающая нагрузка | (%НПВ) | 300 | |||
